    Réparation après accident : Carrénages soudure au légo

    Message par pierre49 le 30/6/2016, 11:21

    Un 1er post pour partager mon expérience. Il se peut qu'il manque des choses mais c'est une première Smile

    1ère sortie après l'achat sur le bon coin et la c'est le drame.
    Freinage d'urgence dans un virage pris trop vite et des freins qui ne fonctionnent pas correctement et badaboum c'est le faussé à vive allure....
    Jambe raide pendant 15 jours et l'Africa en mode camouflage avec des mottes de terre plein les carénages éclatés.

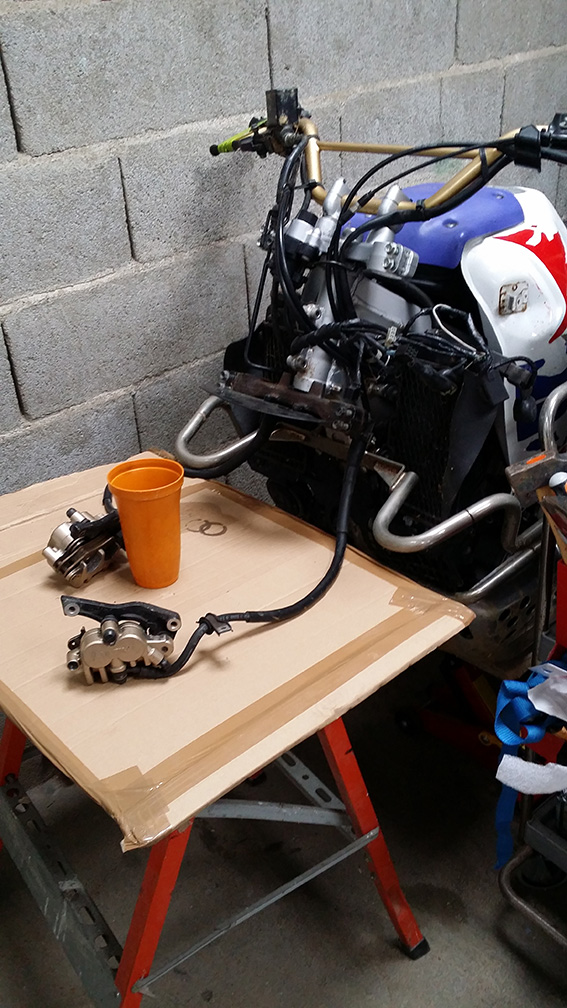

    1ère étape :
    Ce qui a cloché dans mon freinage ? Pistons grippés et rayés...
    Changement de pistons obligé... j'en ai trouvé sur ruggedroad en adaptable car ceux d'origine très cher.



    2ème étape : Vérifier mes tubes.
    Je n'ai pas fait de photo de cet étape. On démonte les fourreaux et et on vérifie les tubes et là... super ils sont nickel.

    3ème étape : les carénages
    N'ayant pas envie d'acheter du neuf car pas le budget j'ai cherché à faire du système D.
    En fouinant sur le web j'ai lu pas mal de technique j'ai utilisé celle de l'abs fondu dans de l'acétone.
    Le principe est de trouver du plastique ABS et de le dissoudre dans de l'acétone afin de former une pate qui une fois appliqué au plastique évacue l'air et le plastique se durcit.

    Voici un premier essai pour voir si la pate accrochait bien.


    La pâte tiens bien, il va falloir que je renforce la liaison entre les différents morceaux de plastique car oui un de mes carénage latéraux a explosé en au moins 5 morceaux...
    J'ai acheté un pistolet à souder chez brico dépot puis en façonnant des trombones on chauffe et on assemble les différentes parties.


    Ici mon carénage qui a fait un câlin avec le fossé. Coupé en 5 morceaux


    Vue de dos avec la poses d’agrafes maisons (les fameux trombones) + la pâte d'ABS histoire que ce soit bien costaud

    Le dos est fait, on décolle les adhésifs on ponce

    Même traitement pour la tête de fourche



    Mon compteur en avait pris un bon coup, les 4 pattes de fixation cassées, j'ai coupé des bout d'ABS (ici vieux top case plastique épais) un coup de fer à souder pour relier les morceaux


    Un coup de dremel et zou, réparé !

    Mon araigné était en piteux état, grâce à la générosité de Titof32 (milles merci) du forum j'ai pu retrouvé une belle araigné.


    Après plusieurs heures de ponçage, mastic de rebouchage, reponçage, mastic de finition, rereponçage...
    Les carénages étaient prêt pour l'étape suivante.


    La peinture !
    Faite à la maison avec des bombes aéosols, un coup d'après pour voir si il n'y a pas de trou dans mon mastic ou de forme étrange,
    puis 4 couches de peintures et 2 de vernis brillant.
    Le rendu n'est pas à la hauteur d'un carrossier mais pour le prix j'en suis content.


    Ensuite j'ai redessiné les adhésifs, fait imprimé et posé sur les beaux carénages.


    Une petite couche de vernis histoire d'être sur même si les adhésifs sont fait pour du marquage automobile.


    Changement de guidon car lors de la chute il s'était faussé et mis en place d'un rétroviseur adaptable car pas de vis éclaté sur le maître cylindre...


    Carrénages remontés

    Et pose d'un grosse crashbar heavy duty. Qui protègera bien mieux d'éventuelles chutes
    avatar
    zouaverifle

    Localisation : AIN
    Année de la moto : BMW 800 GS 1989
    Messages : 259
    Date d'inscription : 15/11/2012
    Age : 54

    Re: Réparation après accident : Carrénages soudure au légo

    Message par zouaverifle le 30/6/2016, 12:27

    Très beau boulot, félicitations !

    ZR
    avatar
    naisse clement

    Localisation : pamiers (09)
    Année de la moto : 1989
    Messages : 3571
    Date d'inscription : 10/10/2009
    Age : 31

    Re: Réparation après accident : Carrénages soudure au légo

    Message par naisse clement le 30/6/2016, 12:28

    waouh beau boulot.
    avatar
    Violette
    Flying Flower
    Flying Flower

    Localisation : Calais
    Année de la moto : RD03 1988 - RD07 A 2003 - 1150 GS ADV 2003 - AT Adventure sports méca -
    Messages : 10565
    Date d'inscription : 10/10/2009
    Age : 49

    Re: Réparation après accident : Carrénages soudure au légo

    Message par Violette le 30/6/2016, 12:45

    Salut,
    En plus de lire dans mes pensées,
    tu es très doué.  king
    Prochaine étape : réfection des freins...
    Tu n'as pas été trop blessé ? pale

    http://africatwin.forumactif.com/t4382-j-ai-repare-mon-carenage-de-tete-de-fourche#98003


    _________________


    Passer pour un idiot aux yeux d'un imbécile est une volupté de fin gourmet. Georges Courteline

    Une association de passionnés : Africa Twin Club de France  Rejoins-nous !

    avatar
    pierre49

    Localisation : maine et loire
    Année de la moto : 1992
    Messages : 17
    Date d'inscription : 18/01/2016
    Age : 30

    Re: Réparation après accident : Carrénages soudure au légo

    Message par pierre49 le 30/6/2016, 13:35

    Non j'ai eu la chance que le champs soit désert j'ai fais des roulades dans la terre. C'était au moins de mars, j'ai un peu boité mais tout est revenu normal hormis quelques douleurs quand ma jambe est pliée longtemps mais ça va se remettre avec le temps et l'ostéo Very Happy .

    J'ai refais les freins mais je n'ai pas pris de photos. J'ai tout nettoyé changé les pistons par des neufs en nilon de chez ruggedroad.

    Il ne me reste qu'à régler la poignée de gaz car j'ai changé les cables et la poignée ne revient plus toute seule ça doit coincer dans le boitier et remettre le cable de starter correctement aussi le ralenti était à 4000t/min Embarassed .

    Je roule avec mon sevenfifty pour le moment donc quand j'aurais du temps je reverrais ça.
    avatar
    jl-l
    Le Prez
    Le Prez

    Localisation : nord / lille /france
    Année de la moto : Africa RD07A
    Messages : 5046
    Date d'inscription : 02/02/2010
    Age : 50

    Re: Réparation après accident : Carrénages soudure au légo

    Message par jl-l le 30/6/2016, 17:34

    super pour le post ... bien moins pour la chute ... heureusement sans trop de gravité pour toi (moi soigne bien ... )


    _________________
    AT Days 2018, Gorges du Tarn, c'est là : Clickkk ici




    avatar
    Doudou

    Localisation : ARIEGE
    Année de la moto : 91
    Messages : 6
    Date d'inscription : 25/06/2016
    Age : 32

    Re: Réparation après accident : Carrénages soudure au légo

    Message par Doudou le 30/6/2016, 20:55

    Bravo tres beau boulot:!:

    BUZUK

    Localisation : 64
    Année de la moto : 1995
    Messages : 103
    Date d'inscription : 27/04/2012
    Age : 42

    Re: Réparation après accident : Carrénages soudure au légo

    Message par BUZUK le 30/6/2016, 22:00

    bravo !
    le résultat parait excellent
    je n'ai pas compris ton étape pour étaler la pâte à l'acétone, pour moi cette pâte est surtout utilisée pour combler des manques de carénage, peux-tu m'expliquer ?
    pour tes adhésifs, tu les a fait faire chez un imprimeur classique ?
    sinon, des durites avia sont prévues prochainement ? j'en ai posé récemment et ça change tout
    avatar
    jl-l
    Le Prez
    Le Prez

    Localisation : nord / lille /france
    Année de la moto : Africa RD07A
    Messages : 5046
    Date d'inscription : 02/02/2010
    Age : 50

    Re: Réparation après accident : Carrénages soudure au légo

    Message par jl-l le 30/6/2016, 23:10

    Pour la pâte tu prend de l'abs que tu broies en copeaux

    Les lego font très l'affaire (les vrais,  pas certaine copies qui sont en d'autres plastique que l'abs) tu les passes au mixer (que tu laves bien après pour éviter les foudres de madame) et tu fais tremper dans un fond d'accetone. Environ 24 heures de mémoire...

    Si trop pâteux,  tu rajoutes un peu d'accetone...  Si tu a fait la pâte il y a quelques temps et qu'elle a séché, pareil

    Tu appliques avec une spatule,  un tournevis...

    Tu peux préparer en creusant un peu à la dremel pour avoir une meilleure prise..  (comme une fissure dans le plâtre du plafond en gros)


    _________________
    AT Days 2018, Gorges du Tarn, c'est là : Clickkk ici




    avatar
    TiTi

    Localisation : Hérault (34)
    Année de la moto : 1996
    Messages : 4719
    Date d'inscription : 11/10/2009
    Age : 59

    Re: Réparation après accident : Carrénages soudure au légo

    Message par TiTi le 1/7/2016, 09:07

    On peut se contenter de couper en petits morceaux mais c'est plus long à fondre dans l'acétone.
    avatar
    pierre49

    Localisation : maine et loire
    Année de la moto : 1992
    Messages : 17
    Date d'inscription : 18/01/2016
    Age : 30

    Re: Réparation après accident : Carrénages soudure au légo

    Message par pierre49 le 1/7/2016, 09:32

    Moi j'ai cherché en vain mes vieux légo mais pas trouvé du coup une vieille manette de playstation bas de gamme à fait l'affaire.
    Tu prends un bocal à confiture, tu coupes ton plastique en petit morceau à la pince coupante ça marche bien puis un fond d'acétone dans le bocal, tu mets ton plastique, tu fermes le bocal et tu laisses mijoter.
    Ça varie selon la quantité, 1/2 journée environ la mélange se transforme en pâte lisse.

    Pour trouver de l'ABS tu peux couper des échantillons de plastique et tu les laisse dans l'acétone tu verras si ça fond.

    Puis comme le dis Jl-l tu appliques à la spatule.

    https://www.dailymotion.com/video/xli2xj_reparation-de-carenage-moto-a-la-pate-abs_auto
    avatar
    pierre49

    Localisation : maine et loire
    Année de la moto : 1992
    Messages : 17
    Date d'inscription : 18/01/2016
    Age : 30

    Re: Réparation après accident : Carrénages soudure au légo

    Message par pierre49 le 1/7/2016, 09:34

    BUZUK, pour les adhésifs, j'ai travaillé avec un imprimeur avec qui je bosse au boulot. Il y a des plans pas cher sur le net mais comme j'avais un bon contact je ne me suis pas pris la tête.

    Pour les durites Avia je me tate, tu as acheté un kit tout prêt où tu tout fait?
    avatar
    jl-l
    Le Prez
    Le Prez

    Localisation : nord / lille /france
    Année de la moto : Africa RD07A
    Messages : 5046
    Date d'inscription : 02/02/2010
    Age : 50

    Re: Réparation après accident : Carrénages soudure au légo

    Message par jl-l le 1/7/2016, 10:18

    Pour les durit aviat, vous ouvrez un autre sujet ?


    _________________
    AT Days 2018, Gorges du Tarn, c'est là : Clickkk ici





    RAYSSAC

    Localisation : ALBI
    Année de la moto : 1990 / 2003
    Messages : 2
    Date d'inscription : 27/03/2018
    Age : 58

    Re: Réparation après accident : Carrénages soudure au légo

    Message par RAYSSAC le 11/4/2018, 19:51

    ou peut-on trouver de l'ABS ?
    avatar
    naisse clement

    Localisation : pamiers (09)
    Année de la moto : 1989
    Messages : 3571
    Date d'inscription : 10/10/2009
    Age : 31

    Re: Réparation après accident : Carrénages soudure au légo

    Message par naisse clement le 11/4/2018, 20:04

    Dans les lego
    avatar
    TiTi

    Localisation : Hérault (34)
    Année de la moto : 1996
    Messages : 4719
    Date d'inscription : 11/10/2009
    Age : 59

    Re: Réparation après accident : Carrénages soudure au légo

    Message par TiTi le 11/4/2018, 20:08

    Carcasses d'ordinateur etc...
    avatar
    Violette
    Flying Flower
    Flying Flower

    Localisation : Calais
    Année de la moto : RD03 1988 - RD07 A 2003 - 1150 GS ADV 2003 - AT Adventure sports méca -
    Messages : 10565
    Date d'inscription : 10/10/2009
    Age : 49

    Re: Réparation après accident : Carrénages soudure au légo

    Message par Violette le 11/4/2018, 21:29

    RAYSSAC a écrit:ou peut-on trouver de l'ABS ?
    Bonjour Christian et bienvenue sur le Forum.  sunny

    Une présentation ne serait pas pour nous déplaire.  Wink


    _________________


    Passer pour un idiot aux yeux d'un imbécile est une volupté de fin gourmet. Georges Courteline

    Une association de passionnés : Africa Twin Club de France  Rejoins-nous !

    avatar
    gaston62

    Localisation : Dans le grand sud
    Année de la moto : 1998
    Messages : 929
    Date d'inscription : 12/10/2009
    Age : 56

    Re: Réparation après accident : Carrénages soudure au légo

    Message par gaston62 le 12/4/2018, 07:19

    RAYSSAC a écrit:ou peut-on trouver de l'ABS ?
    Sur les frein de la CRF 1000  affraid lol! lol!
    avatar
    Patong

    Localisation : Thaïlande
    Année de la moto : 2016
    Messages : 111
    Date d'inscription : 18/01/2017
    Age : 62

    Re: Réparation après accident : Carrénages soudure au légo

    Message par Patong le 12/4/2018, 08:27

    Joli travail, et beaucoup d'adresse aussi.

    Bon rétablissement :-)
    avatar
    pierre49

    Localisation : maine et loire
    Année de la moto : 1992
    Messages : 17
    Date d'inscription : 18/01/2016
    Age : 30

    Re: Réparation après accident : Carrénages soudure au légo

    Message par pierre49 le 13/4/2018, 08:40

    Moi c'est manettes de sous marques de playstation qui ne marchait plus, et des morceaux de vieu top case.
    Ce serait à refaire je "touillerais" au fer a souder les fissures de l'abs pour mélanger la matière et la rendre encore plus solide. Sur ma bulle avec les vis les parties les plus fines on craquées à un endroit pas trop visible donc pas trop grave.
    Le prochain chantier est changement de l'entraineur de compteur hs depuis 2 ans Smile
    avatar
    burt munro

    Localisation : rouans
    Année de la moto : 2017
    Messages : 61
    Date d'inscription : 01/10/2017
    Age : 58

    Re: Réparation après accident : Carrénages soudure au légo

    Message par burt munro le 6/5/2018, 07:00

    très beau boulot.
    Juste une question, une fois la pâte appliquée, combien met elle de temps a durcir complètement ?
