    MONTAGE D UNE POMPE FACET SUR UNE RD 07 A fixer sur chassis

    Message par le ROUMAIN le 30/12/2013, 19:59

    tous est dans dans le titre

    pièces nécessaire :

    Embout coudé 1/8" NPT - Diamètre tétine
    NPTdroit Embout droit 1/8'' NPT - Diamètre tétine
    F40105 Pompe à essence Facet
    SB-FACET Lot de 2 silent bloc pompe FACET

    et une AFRICATWN  lol!

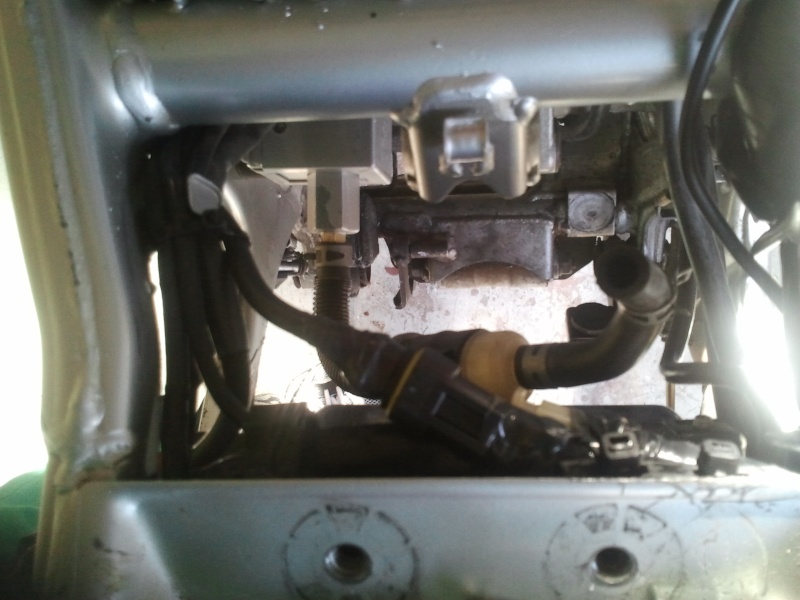

    vue du dessus



    vue coté pompe avant démontage

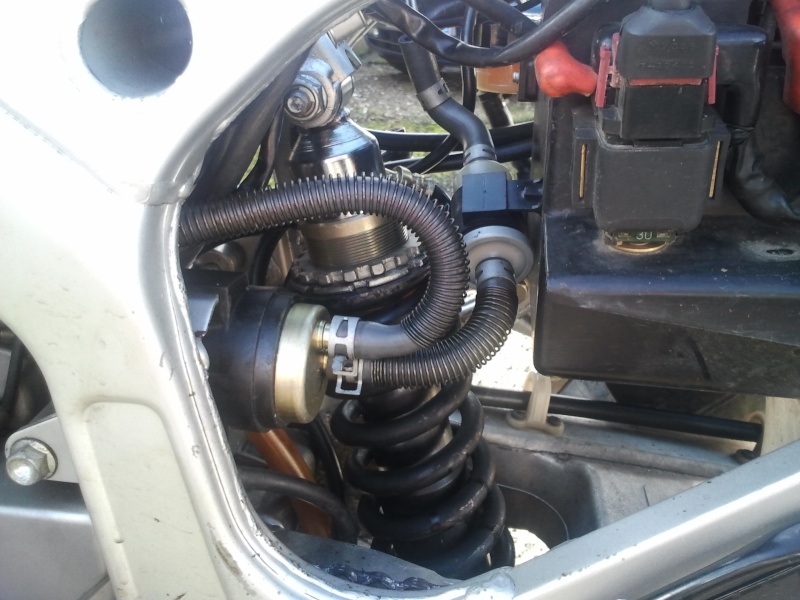

    vue coté droit



    après démontage de l amortisseur ,du système de frein arrière du filtre et de la pompe



    suppression du support de la pompe d origine , et repérage des fixations de la FACET



    un petit coup de peinture ,perçage et mis en place de boulon cage ( boulon cage RESTAGRAF ref 453)



    positionnement a blanc de la pompe





    changement de la cosse électrique par une cosse étanche ( RESTAGRAF ref 225025)
    coté moto le fil positif est de couleur bleu et noir
    le fil négatif est de couleur verte







    repositionnement de la durite d origine coté entré de la pompe



    du coté de la sortie de la pompe le durite a étais raccourci et reformer ,le ressort a également étais raccourci



    vue du coté gauche

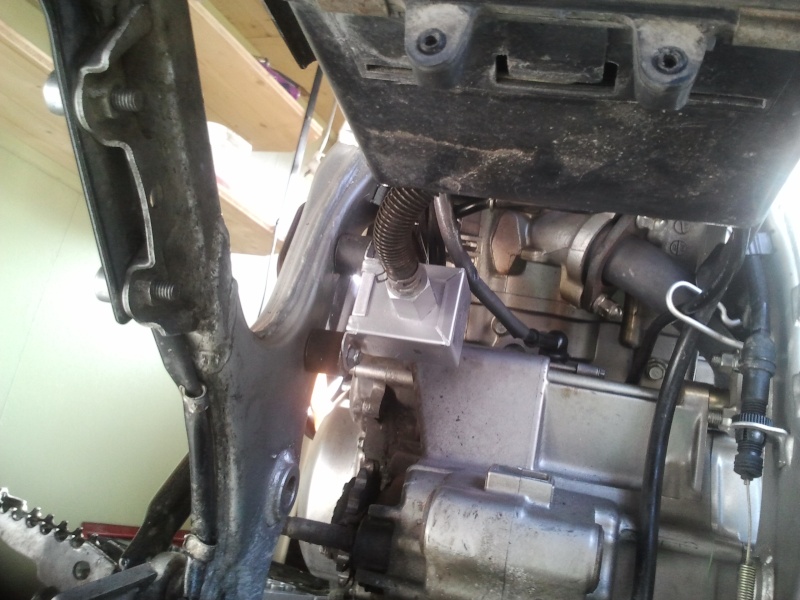

    vue du dessous



    vue de dessus



    voila l installation est terminée


    Dernière édition par patrick81 le 30/12/2013, 20:51, édité 1 fois

    rafael

    Localisation : 74930 scientrier
    Année de la moto : rd07a 2002-tondeuse honda 98
    Messages : 616
    Date d'inscription : 01/05/2010
    Age : 51

    Re: MONTAGE D UNE POMPE FACET SUR UNE RD 07 A fixer sur chassis

    Message par rafael le 30/12/2013, 20:22



    Invité
    Invité

    Re: MONTAGE D UNE POMPE FACET SUR UNE RD 07 A fixer sur chassis

    Message par Invité le 31/12/2013, 01:21

    joli travail.. affraid

    cutch59
    Admin
    Admin

    Localisation : BOESCHEPE, Nord, Flandres
    Année de la moto : 2016 BBR non dct 7500kms
    Messages : 5891
    Date d'inscription : 30/09/2009
    Age : 52

    Re: MONTAGE D UNE POMPE FACET SUR UNE RD 07 A fixer sur chassis

    Message par cutch59 le 31/12/2013, 08:24

    je l'aie mis en post it car trés intéressant comme celui de Crist1969 et modification des deux titres
    vu la différences de montage


    _________________
    Profiter de la vie sans amis n'est pas la vie!
    n'attend pas que l'on te donne ce que tu ne sais donner!!

    le ROUMAIN

    Localisation : voir mon GPS
    Année de la moto : 1200 gsa 2006, f 650 gs 2004 ,k 100rt 87
    Messages : 2828
    Date d'inscription : 09/10/2009
    Age : 49

    Re: MONTAGE D UNE POMPE FACET SUR UNE RD 07 A fixer sur chassis

    Message par le ROUMAIN le 31/12/2013, 08:42

    merci Cristophe

    cutch59
    Admin
    Admin

    Localisation : BOESCHEPE, Nord, Flandres
    Année de la moto : 2016 BBR non dct 7500kms
    Messages : 5891
    Date d'inscription : 30/09/2009
    Age : 52

    Re: MONTAGE D UNE POMPE FACET SUR UNE RD 07 A fixer sur chassis

    Message par cutch59 le 31/12/2013, 13:12

    par contre le démontage d'amorto j'ai mis le plus ancien , celui de Ti²


    _________________
    Profiter de la vie sans amis n'est pas la vie!
    n'attend pas que l'on te donne ce que tu ne sais donner!!

    le ROUMAIN

    Localisation : voir mon GPS
    Année de la moto : 1200 gsa 2006, f 650 gs 2004 ,k 100rt 87
    Messages : 2828
    Date d'inscription : 09/10/2009
    Age : 49

    Re: MONTAGE D UNE POMPE FACET SUR UNE RD 07 A fixer sur chassis

    Message par le ROUMAIN le 31/12/2013, 17:01

    mouaiiiii  scratch , j ai bosser pour rien  lol! lol! lol!

    cutch59
    Admin
    Admin

    Localisation : BOESCHEPE, Nord, Flandres
    Année de la moto : 2016 BBR non dct 7500kms
    Messages : 5891
    Date d'inscription : 30/09/2009
    Age : 52

    Re: MONTAGE D UNE POMPE FACET SUR UNE RD 07 A fixer sur chassis

    Message par cutch59 le 31/12/2013, 19:13

    patrick81 a écrit:mouaiiiii   scratch , j ai bosser pour rien  lol! lol! lol!


    faut ouvrir tes y mon ptit pilou


    _________________
    Profiter de la vie sans amis n'est pas la vie!
    n'attend pas que l'on te donne ce que tu ne sais donner!!

    Crist1969

    Localisation : Bruxelles
    Année de la moto : 2016
    Messages : 39
    Date d'inscription : 08/12/2012
    Age : 47

    Re: MONTAGE D UNE POMPE FACET SUR UNE RD 07 A fixer sur chassis

    Message par Crist1969 le 24/2/2014, 10:48

    Beau travail en tout cas

    gerard

    Localisation : Paris
    Année de la moto : RD07A de 2002 & quelques teutonnes ...
    Messages : 4577
    Date d'inscription : 18/10/2009
    Age : 55

    Re: MONTAGE D UNE POMPE FACET SUR UNE RD 07 A fixer sur chassis

    Message par gerard le 24/2/2014, 15:43

    Quelle idée de démonter l'amorto pour changer la pompe ...
    tu sors le moteur pour changer les bougies ???  lol!

    P-J 13

    Localisation : 13122
    Année de la moto : 1994
    Messages : 52
    Date d'inscription : 12/02/2014
    Age : 58

    Re: MONTAGE D UNE POMPE FACET SUR UNE RD 07 A fixer sur chassis

    Message par P-J 13 le 24/2/2014, 17:40

    Intéressant, et bon travail

    Le Roi Léo

    Localisation : pays des saucisses: Morteau et Monbéliard, accessoirement de la cancoillote
    Année de la moto : 1994
    Messages : 633
    Date d'inscription : 28/12/2013
    Age : 52

    Re: MONTAGE D UNE POMPE FACET SUR UNE RD 07 A fixer sur chassis

    Message par Le Roi Léo le 14/6/2014, 20:39

    Salut Patrick,

    Beau tuto, comme cela a déjà été dit !

    Mais c'est quoi la bouteille de "NOS" : MAC Machin fixée sur ton cadre ?

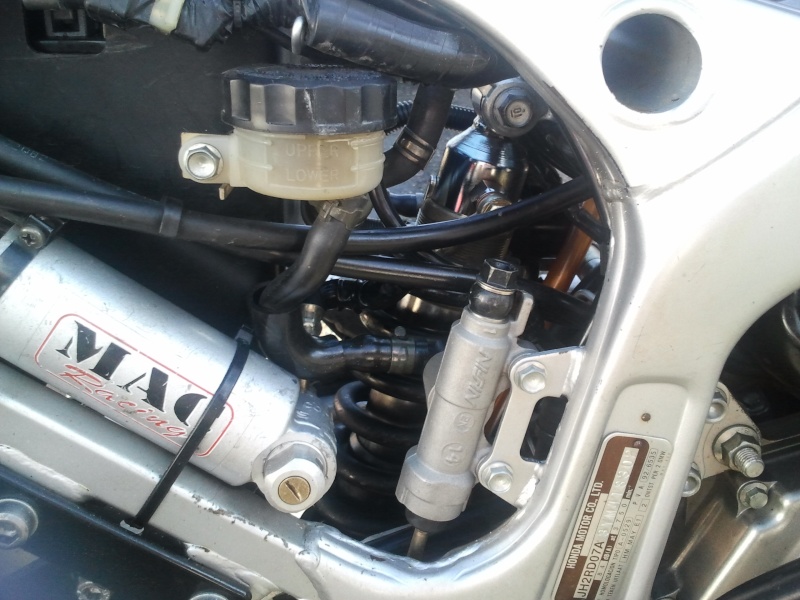

    vue coté droit


    le ROUMAIN

    Localisation : voir mon GPS
    Année de la moto : 1200 gsa 2006, f 650 gs 2004 ,k 100rt 87
    Messages : 2828
    Date d'inscription : 09/10/2009
    Age : 49

    Re: MONTAGE D UNE POMPE FACET SUR UNE RD 07 A fixer sur chassis

    Message par le ROUMAIN le 14/6/2014, 21:19

    j ai fait restaure mon amortisseur d origine chez mac racing a SETE 34 et j ai demander qu il me mette
    une bouteille avec des reglages d ou la bonbonne d un GSXR

    rafael

    Localisation : 74930 scientrier
    Année de la moto : rd07a 2002-tondeuse honda 98
    Messages : 616
    Date d'inscription : 01/05/2010
    Age : 51

    Re: MONTAGE D UNE POMPE FACET SUR UNE RD 07 A fixer sur chassis

    Message par rafael le 14/6/2014, 21:37

    [img][/img]
    c'est pas toi!! lol! lol! lol! lol!

    Le Roi Léo

    Localisation : pays des saucisses: Morteau et Monbéliard, accessoirement de la cancoillote
    Année de la moto : 1994
    Messages : 633
    Date d'inscription : 28/12/2013
    Age : 52

    Re: MONTAGE D UNE POMPE FACET SUR UNE RD 07 A fixer sur chassis

    Message par Le Roi Léo le 14/6/2014, 21:54

    C'est pas un Fournales que tu as ?

    Avec sa pompinette (pas à essence, ce coup là!)

    le ROUMAIN

    Localisation : voir mon GPS
    Année de la moto : 1200 gsa 2006, f 650 gs 2004 ,k 100rt 87
    Messages : 2828
    Date d'inscription : 09/10/2009
    Age : 49

    Re: MONTAGE D UNE POMPE FACET SUR UNE RD 07 A fixer sur chassis

    Message par le ROUMAIN le 14/6/2014, 23:34

    actuellement j ai un fournales mais avant j avais un origine reconditionner

    jl-l

    Localisation : nord / lille /france
    Année de la moto : Africa RD07A
    Messages : 3512
    Date d'inscription : 02/02/2010
    Age : 48

    Re: MONTAGE D UNE POMPE FACET SUR UNE RD 07 A fixer sur chassis

    Message par jl-l le 11/3/2015, 10:01

    J'ai un trou de mémoire, les durite d'origine, c'est du 8 ou du 10 mm (ce que tu appelles "diamètre de tétine" ...)


    _________________
    AT Days 2017, en Alsace c'est là : Clickkk ici

    Mon Africa Twin :

    RD07A de 2002 robe de 98


    Le Roi Léo

    Localisation : pays des saucisses: Morteau et Monbéliard, accessoirement de la cancoillote
    Année de la moto : 1994
    Messages : 633
    Date d'inscription : 28/12/2013
    Age : 52

    Re: MONTAGE D UNE POMPE FACET SUR UNE RD 07 A fixer sur chassis

    Message par Le Roi Léo le 11/3/2015, 13:02

    Salut Jean louis,

    L'entrée et la sortie de la pompe d'origine,
    c'est 10 mm; avec un "renflement" à 11 mm.
    Donc diamètre intérieur des durites = 10 mm.

    J'ai reçu ma facet aujourd'hui;
    j'avais donc regardé ça, il y a peu ..................      Laughing

    jl-l

    Localisation : nord / lille /france
    Année de la moto : Africa RD07A
    Messages : 3512
    Date d'inscription : 02/02/2010
    Age : 48

    Re: MONTAGE D UNE POMPE FACET SUR UNE RD 07 A fixer sur chassis

    Message par jl-l le 11/3/2015, 14:29



    _________________
    AT Days 2017, en Alsace c'est là : Clickkk ici

    Mon Africa Twin :

    RD07A de 2002 robe de 98


    argitateur 2b

    Localisation : Bastia Haute Corse
    Année de la moto : 1993
    Messages : 63
    Date d'inscription : 26/03/2015
    Age : 58

    pompe Facet

    Message par argitateur 2b le 15/4/2015, 06:48

    Bonjoiur

    Très bon post!

    jl-l

    Localisation : nord / lille /france
    Année de la moto : Africa RD07A
    Messages : 3512
    Date d'inscription : 02/02/2010
    Age : 48

    Re: MONTAGE D UNE POMPE FACET SUR UNE RD 07 A fixer sur chassis

    Message par jl-l le 24/8/2016, 20:45

    Et pour info, pour ceux qui doute de leur pompe, la facet est en promo chez bio clic :

    http://www.bio-clic.com/fr/moto/17-pompe-a-essence-facet-40105.html

    48 € au lieu de 60 ... - 20%


    _________________
    AT Days 2017, en Alsace c'est là : Clickkk ici

    Mon Africa Twin :

    RD07A de 2002 robe de 98


    VIOLETTE

    Localisation : Calais
    Année de la moto : RD03 1988 - RD07 A 2003 - 1150 GS ADV 2003 - CRF 1000 2016
    Messages : 6725
    Date d'inscription : 10/10/2009
    Age : 47

    Re: MONTAGE D UNE POMPE FACET SUR UNE RD 07 A fixer sur chassis

    Message par VIOLETTE le 24/8/2016, 21:09

    Salut,
    La pompe est livrée avec ses raccords ?  Question


    _________________


    Passer pour un idiot aux yeux d'un imbécile est une volupté de fin gourmet. Georges Courteline

    Une association de passionnés : Africa Twin Club de France  Rejoins-nous !

    AT Days 2017 en Alsace : Clic  ici

    jl-l

    Localisation : nord / lille /france
    Année de la moto : Africa RD07A
    Messages : 3512
    Date d'inscription : 02/02/2010
    Age : 48

    Re: MONTAGE D UNE POMPE FACET SUR UNE RD 07 A fixer sur chassis

    Message par jl-l le 24/8/2016, 21:26

    non, faut les prendre en plus, je viens de commander pour remplacer ma dépression

    j'avais jamais eu de souci sur la 98, et sur la 2002 (avec la dépression à l'achat) je retrouve pas la même souplesse, et elle me fait des trucs bizarres (je soupçonne du vapor look )

    je serais plus tranquille avec la facet


    _________________
    AT Days 2017, en Alsace c'est là : Clickkk ici

    Mon Africa Twin :

    RD07A de 2002 robe de 98


    Vili

    Localisation : Creusekistan
    Année de la moto : Africa Twin RD07A de 2002
    Messages : 113
    Date d'inscription : 26/02/2016
    Age : 30

    Re: MONTAGE D UNE POMPE FACET SUR UNE RD 07 A fixer sur chassis

    Message par Vili le 24/8/2016, 22:05

    J'ai regardé les deux tutos avec et sans le support d'origine mais l'un utilise deux raccord droit et sur celui ci un droit et un coudé.
    Tu as pris deux raccords droits ou un droit et un coudé ?

    J'en prendrais bien une avant d'avoir des problèmes à mon tour avec la pompe d'origine.

    jl-l

    Localisation : nord / lille /france
    Année de la moto : Africa RD07A
    Messages : 3512
    Date d'inscription : 02/02/2010
    Age : 48

    Re: MONTAGE D UNE POMPE FACET SUR UNE RD 07 A fixer sur chassis

    Message par jl-l le 24/8/2016, 22:20

    Un droit et un coudé
    C'est ce que j'avais de mémoire sur la 98
